Blev inspirerad av tidigare HIFI trådar och köpte en gammal dansk rörförstärkare med lite matamp vibbar. Den såg väldigt fin ut och jag fick tag i ett schema. Allt är dock orört sedan den byggdes så det blir väl lite underhåll först.

Var tvungen att kolla upp vad nuvistorer var och det var tydligen sista skriket från rörteknologin innan solid state tog över helt. En miniatyr triod. Används dock ej som RIAA-steg utan som förförstärkare. RIAA är ett separat kort med trissor.

Jag behöver lite råd angående glättningen av B+. GZ34 vill max se 60uf enligt datablad men här sitter det 2x50uf med ett 47ohm effektmotstånd som skydd. Bör denna lösning modifieras? Motståndet sitter lite dumt enligt mig uppe på chassit ganska nära bakpanelen. Bra för värme men kanske dåligt om någon börja pilla där bak. Sen är 6973 skärmgallerna kopplade direkt till mittuttagen på transformatorerna via ett 100ohm motstånd. Här brukar man ju separera dessa noder med RC filter eller UL koppla.

Sen antar jag att denna förstärkare har vad som kallas "elevated heaters", är det korrekt?

Bild på pjäsen

GZ34: 60uF är begränsningen om inte använder ett skyddsmotstånd som minskar uppladdningströmmen av glättningkondensatorn, som i det här fallet. Den kan ökas ti 82-100 Ohm eftersom det finns ingen 230V eller 240V uttag på nättrafos primärsida.
6973 rör är INTE EL84. De jobbar med högre spänningar och högre effektförluster. 100 Ohm i skärmgallren är ok för dem.
Glöden är lyft DC mässigt över jord. "Elevated heaters" tja, låter ganska spirituellt...
Kul apparat den där.

Apcool!!!
Ngn aning om tillverkningsår?

Tack Alex, räcker 10W för 100ohm motståndet?

Ok, hoppades på att kunna köra 6p14pev så småningom men eftersom sockeln är pcb monterad så blir det nog 6973 från EH. Sen drar ju 6p14p nästan dubbla glödströmmen.
Ett alternativ vore 6CZ5 om jag googlat rätt, den klarar bara 285V på g2 enligt datablad men det kanske går att lösa med zener diod som nämnts i tidigare trådar. Den verkar annars ha väldigt liknande karaktär. Kanske är 6973 en mer robust version av 6CZ5?

Sen sitter där två stora 4*39uf 350V kannor som antagligen får bytas ut mot axiella F&T 47uf 350V.

Jesper den är nog tillverkad 65. Några elektrolyter samt PTn är märkta 65 och schemat är också märkt 2/4-65. 6973 rören är märkta 65-39 så kanske är det även fabriksrören som sitter i. Det är tydligen en ganska ovanlig förstärkare som endast tillverkades i ca 200 ex. Jag köpte den från Malmö och jag antar att de flesta såldes i Danmark, men min är S märkt.


Det satt ett EM84 och ett EM87 magiskt öga. Syns även 4*39uf kannorna.


Nuvistorerna syns här, de är upphängda i skumgummi antagligen mot mikrofoni. Skumgummit har dock börjat fallera och plattorna hänger löst.


Ducati kopplingskondensatorer, återstår att se hur dessa har åldrats. Som Julio iglesias eller en Lancia Beta måntro?


47Ohm motståndet efter GZ34an


Jörgen schou trafos. Syns även ett av Rk motstånden på 220ohm. Lagom rostat.

Två saker Stångberg.

No1.
De där PCB preamp socklarna sitter i Braun maskinen min med. Slappa. Försökte spänna dem,men det e inget kort på rena skiten (e la å andra sidan kvalitetsmässigt det enda aber jag stött på i Braunen).

No2.
Ducati lytarna har jag en del erfarenhet av iom Italienarna. Byt dem. Även om de mäter vettigt,bara byt dem. Det är INGET man ringer hem om som kvalitet sett.

Å jag säger det igen...den e ju fan APFRÄN!

Är Nuvistorerna verkligen på plats eller är det bara deras tomma socklar som syns där?
Skanas de verkligen så är det ingen katastrof, finns att köpa.

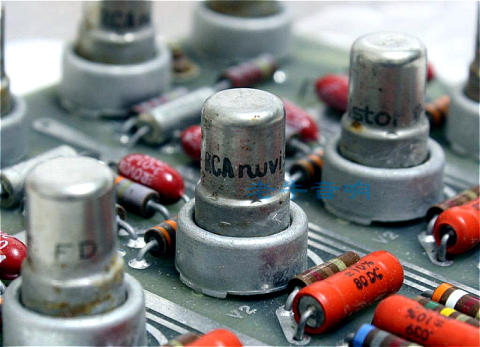

Sä här brukar de se ut sittandes i sockeln:

Jag efterlyste också nuvistorerna.

En kul grej, jag har fått uppdraget att dammsuga efter sådana, en bekant planerar att nyproducera RIAA-steg baserade på 6cw4 eller dess militära motsvarighet..

Jo alla elektrolyter skall bytas. Men de ducati jag menar är filmkondensatorern med orange etikett som ses på mittersta bilden ovan. Det står ducati 400V 100000pf. Ser nästan ut som en styrolkondensator. Tänkte att du sa "lytarna", menar du de de långa ducati lytarna på pcb:n?

Som tur är satt rören tajt i mina socklar. Kanske har rören aldrig bytts. Men jag lär märka om där är glapp först när jag kör igång maskineriet.

Nuvistorerna (6CW4) sitter i men man har satt gummibussningar på dem så de ser lite konstigt ut.



Skall sätta dit en jordad nätsladd också. När det gäller det sistnämnda så brukar detta vara normal praxis på gitarrförstärkare. Gäller detta också för HIFI förstärkare eftersom chassit är exponerat? Det verkar finnas en plint färdig för anslutning av skyddsjord till höger i bild.

Peter: Jag hoppas du inte dammsuger upp allt bara. De skall tydligen hålla ganska länge men man får nog köpa några i reserv. Jag har läst att det inte finns ekvivalenter till 6CW4?

Tackar för synpunkterna!

/Nicklas

6cw4 har en ekvivalent : 7895 den militärspecade modellen. http://n.manet.nu/tubedoc/RCA_Nuvistor_Tubes.pdf
6cw4 datablad : http://n.manet.nu/tubedoc/6CW4-2.pdf

Lite felaktigt påstår vissa källor att att 6DS4 är ekvivalent med 6cw4 ; det är den INTE.
Jag citerar Steve O på audiokarma.org :
the 6CW4 is nominally a constant mu design and the 6DS4 is variable mu. At the risk of oversimplification, a variable mu rf front-end device is very useful because rf gain can be reduced with AGC voltage under strong signal conditions preventing front-end overload.

Kollade lite i databladen och 6CW4 klarar 1.5W och 135V anod-förlust och -spänning, 7895 verkar endast klara 1W och 110V. Så där verkar vara lite skillnad ändå.

Jag skall ersätta 50+50uf elektrolyten men min JJ e-lyt passar ju inte i lilla hålet som den gamla skruvelektrolyten satt i. Kontakterna kommer för nära chassit. Funderar på att placera JJ lyten upp och ner ovanpå chassit där den stora 4x39uf lyten till vänster sitter. De skall ändå bort och delas upp på fyra axiella. Är det att be om problem att ha lite längre B+ sladdar? Egentligen borde man ju ha en separat kabel till varje trafos mittuttag. Alternativt får jag ta till våld så JJ passar. Får ta en funderare på layouten innan man drar igång detta projekt.

Ritade upp förförstärkarkretsen till Mag. Pickup ingången. Är det försök till RIAA korrektion? Verkar vara lite primitiv och ganska lik den krets många av de tidiga fuzzarna baserades på. Skillnaden är så klart 0.015u kondingen som förbikopplar återkopplingsmotståndet på 240k. Kanske ger detta något som liknar en RIAA kurva, får se hur det låter. Annars får man ju köra en extern sak.

Jo det ser ut som ett försök, men bristfälligt, det är bara en brytpunkt. RIAA har 3 stycken.

Bygg du om den eller bygg en ny ( finns gott om scheman för ecc83 )

Ok det får kanske bli nästa projekt att bygga en extern RIAA. Har sökt runt lite och det verkar även finnas enkla JFet baserade kretsar. Finns en som heter Le Pacific RIAA som kanske bör testas.
