Hej
Det vanligaste sättet att mäta tomgångs/bias ström i effektrör är ju att mäta över mätmotstånd (1-10 ohm) kopplad mellan katod o jord. Men då får man ju med skärmgaller strömmen som går ut i katoden
För att dimensionera biasströmmen för optimal effektförlust i anoden så borde man ju mäta anodströmmen.
Min fråga är därför hur stor andel av katodströmmen som man kan räkna med kommer från skärmgallret.
En konkret fråga gäller för en GT30 förstärkare med EL84 rör (400V anodspänning o katodström 15-25 mA).
Skärmgallret har 1K till spänningsmatning.
/Kalle

jag har inga kurvor för 400V EL84 men en gissning är 5-10%.

Vanligen ( ofta) anger man anod+g2 ström för förstärkare där man mäter på detta sätt ( audio research, dynaco)

Du gör inget större fel om du antar att katodström är lika med anodström.

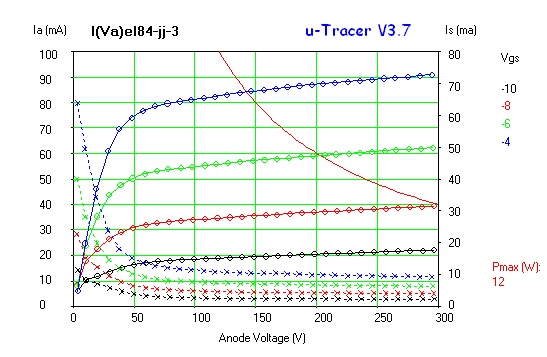

Bifogar kurvor för EL84 upp till 300V

Är det?

Det beror på hur representativ stickprovgruppen är för hela populationen av biasjusterare.

Hej
För mig känns det enklast o minst farlig att mäta spänning över ett motstånd kopplat mellan katod o jord.
Det andra sättet är väl att koppla in ett ström-mätande instrument mellan anod o OT lindning.
O då har man ett instrument o kablar som svävar runt på 300-500V DC..
/Kalle

Så du mäter inte spänningen på anoden när du ställer bias? Rätt hög spänning där med.
Personligen mäter jag spänningsfallet över lindningen på utgångstrafon och där blir det på sin höjd någon enstaka volt. Om man håller sig borta från stärkarens nolla vill säga vilket inte är så jädra svårt. Alltså ingen av de metoder du nämnt.
Det vanligaste vet jag inte. Men jag tror inte att det är att mäta över inlödd resistor heller eftersom få stärkare har sådana och massor med biasjusteringar sker utan att någon heller löder in dessa.

Med 1k skärmgallermotstånd är det ju väldigt enkelt att kolla hur mycket ström skärmgallren tar och sedan dra ifrån den från katodströmmen. Spänningsfallet i V över motstånden = strömmen i mA.

Fast då är det juu mätning vid högspänning en gång till vilket vissa verkar oroa sig för.
