Jag har ett minne från ungdomen ca 70 tal när min kusin kom upp till släktstugan i Norrland. Han hade precis varit på resa i USA och
hade köpt en liten pignose. En pryl som jag inte hade sett då med en grisnäsa som enda volymkontroll.
Det var den där lilla som kan köras på batteri som jag tror heter 7-100 med gångjärn på mitten som man kunde öppna.

Jag minns att den lät himla ball när man drog på och hade lite rörlik repons. Kända anvåndare är/var Jeff Beck och Zappa. Det är inte rör i den men en ganska rörlik konstruktion.
Jag hittade schema på de gamla. Nya lär inte alls låta líkadant eller iaf inte ha samma konstruktion. Tror det är en ic som sköter förstärkningen numera.

Så här var det i de tidiga:
http://jeremyvaughn.com/wp-content/uplo ... 24x604.jpg

Det är 4 stycken germaniumtransistorer. Två i försteget och liten mellantrafo fungerar som fasvändare till de två germaniumtranstorer som bildar PP slutsteg. Högtalaren drevs av en utgångstrafo.
Men det finns ingen info om hur de här transfomatorerna var beskaffade. Vad jag förstår var det här en vanlig konstruktion
i tidiga gamla transistorradios. Och det är väl där pignose hittat konstruktionen. Om jag inte fattat fel så är även Brian Mays original Deacy amp konstruerad på liknande sätt. Man kan köpa ett kit här från Knight Audio Technologies https://deacyamp.com
Och urspungligen finns en ritning i Mullards refrencemanual för germaniumtransitorer som har samma topologi.

Någon som har koll på´mellan och utgångstrafo i de här? Eller annan intressant input

Hittade troligt schema på Deacey här
https://deacy-amp.blogspot.com/2022/01/ ... rcuit.html

där fanns ju lite info om transfomatorerna tror jag

Kanske en sådan här

https://www.tradera.com/item/2105/56079 ... klipp-1978

Troligen lite nyare

https://www.tradera.com/item/301964/681 ... orstarkare

Tack !
Jo det är en sån men den senare tror jag kan vara en ny. De görs ju igen för kring 1500:-
men som sagt jag är även lite intresserad av själva konceptet med transformatorer och germaniumtrissor.

Transformatorkoppling var som nämnts vanligt förr, i radios och även allmänna audioförstärkare. Man jobbade med kretslösningar, som liknande de som annars hade rör som aktiv komponent. Mellantrafos var inte okänt även i rörpytsar, men å andra sidan inte så himla vanligt. Jag har själv byggt en enkel sak med 6N7G som drivrör med en drivtrafo till ett annat 6N7G som slutrör i klass B; ger 10 W med hyfsat ljud.

Med trissor blir skillnaden i första hand att impedanserna ligger typ en tiopotens lägre, åtminstone. Det gör att man kan bygga trafona lite mindre (mindre lindningar), men principen är ju precis densamma som i liknande rörkretsar. Om någon har en gammal handbok (databok) för transistorer, finns det kanske något exempelschema där det sägs något om omsättning och impedanser för sådana mellan- och utgångstrafos.

Den här byggmetoden dog ut rätt snabbt, vill jag minnas, man började rätt snart bygga "single-ended push-pull" i slutstegen och slapp därmed utgångstrafona. "Single-ended push-pull" fanns ju som rörbestyckade kretsar också, men då behövdes en högtalare med 800 Ω impedans.

´Tack för inpuit lamparauudio. Ja man kan ju tänka sig att de som konstruerat med rör snabbt kom in i användandet av transistorer om de kunde använda liknande konstruktion som tidigare. Och det gynnade säkeret tillverkaren och övergången till transistorer.

Jag tror dock möjigen att det kan finnas vinster att göra med denna opraktisk konstruktion. respons och färgning av ljudet.

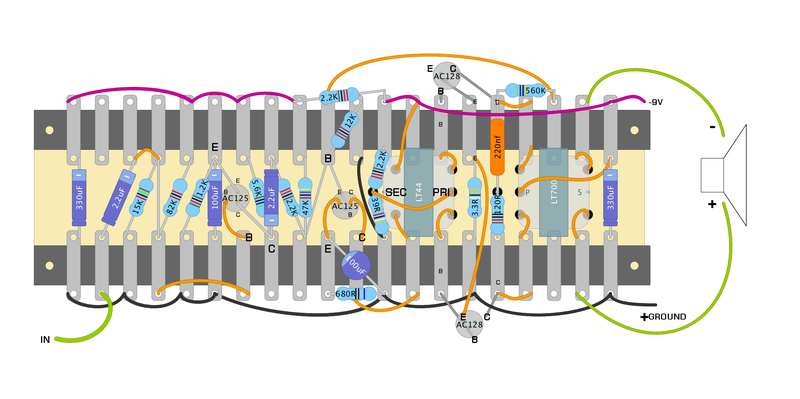

När jag tröskade runt lite hittade jag denna tagboard layout på den liknande Deacey amp



och här en säljare som säljer har de LT44 ocj LT700 som används där.
https://www.ebay.de/str/electronelec?_t ... 61.l161211

tyvärr lite dyr frakt och utanför EU
