Hej Grabbar
En bekant till mig har Blackheart BH5 Little Giant som gått sönder.
Det verkar som Nät-trafon gett upp. Att få tag på en original nät-trafo i sverige/europa verkar ju omöjligt.
Men om jag fattar det rätt så borde en nät-trafo till Fender Champ funka med en anodspänning på ca 350 VDC
T.ex. Hammond AEX 290.
Både Fender Champ o BH5 använder centertapp på sekundärlindningen och matar via 2 seriekopplade dioder per lindning mot filterkondingen. Men Fender Champ använder en rörlikriktare + 2 dioder(1N4007)..
Men vad tror ni om att använda en denna Toroid ?
http://www.tube-town.net/ttstore/Transf ... :3840.html
Det är sannolikt den billigaste nät-trafon som passar elektriskt..
/Kalle

Overkill. Hitta en trafo för 5wattare istället, t.ex denna: http://www.tube-town.net/ttstore/Transformer/Power-Transformer/Toroidal/Toroidal-50VA::527.html Har inget schema på Blackhearten, så exakt vilken som passar vet jag inte, men den här räcker gott och väl rent resursmässigt.

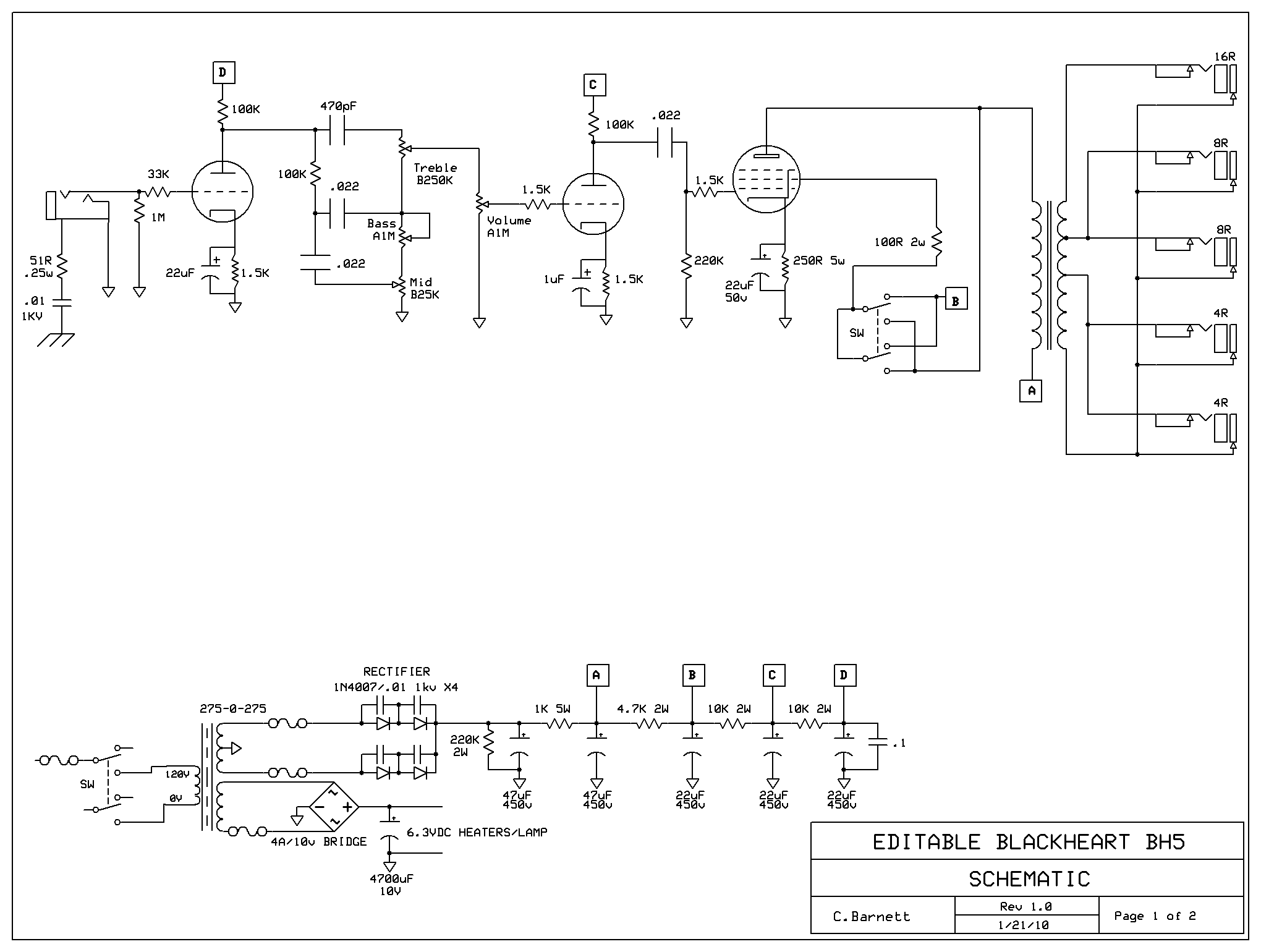

Schema:

Hej
Enligt schemat så är nät-trafons sekundärspänning ca 275 VAC på på BH5.
Då är det fråga om 50W trafons specade 250VAC räcker till för att ge samma uteffekt ?
En sak som bekymrar mig lite är ju att BH5 har likriktad glödspänning 6.3 VDC.
Om man då använder en trafo som ger 6.3 VAC på glödlindningen så får man ju en betydligt högre DC spänning efter en likriktarbrygga. Men det är väl bara att prova hur mycket spänning sjunker med med full last o eventuellt stoppa in några dioder..
/Kalle

Hej
Har nu tittat in i förstärkaren och kollat vilka spänningar som skall komma ut från original trafon (etikett på trafon). Den nya trafon blir en Hammond 290CAX ;
http://www.nordstromaudio.se/shop/produ ... formatorer
Den passar fysiskt i fästena (i princip samma dimensioner överallt) och kan ge exakt samma spänningar som original trafon.
Den har också möjlighet att ge en högre anodspänning, 315VAC mot likriktardioderna jämfört med 275VAC i original.
Vågar man höja anodspänningen för att få högre effekt?
EL84 röret har katodbias (Rk=220 ohm)
/Kalle

Mja,,, med 275 tapparna får du ju ca 340V B+ vilket är ca vad man ser i en Vox ac30 med 50 ohm på katoden a 4 rör, så du kan ju sänka ditt katode motstånd till 200 ohm.

Men köra på 315 tapparna utan sänka B+till SGM skulle jag inte rekommendera, men om du använder diode trixet så lär det ju funka.

Med Hammond 290CAX inmonterad i förstärkaren så gick den igång snyggt o fint, alla spänningar rätt.
275 VAC lindningarna gav ca 285VAC utan rören monterade..helt OK.
Trafon var lite "tjockare" än originalet, så jag fick borra nya monteringshål i ena sidans vinkelfäste för att det skulle passa i chassits gängade fästhål.
Konstruktörerna av BH5 har tänkt till lite, så att även kablar från PT som inte används ( t.ex 5VAC och 110VAC) har "fysiska" fästpunkter (lödning eller flatstift) på kretskortet.
/Kalle
