Tweakandets ädla konst.
Mm.

Kort å koncist kan man ju konstatera att det enda vettiga sättet att VETA att den lille B30 duger...e att använda den i en bandsits,å se det har jag gjort ikväll.
Kört den genom 212 Echolette lådan,som då alltså innehåller ett Isophon 30/37 element samt ett Cannabis Rex.
Slutsatsen e att den lille maskinen låter fullkomligt förträffligt!
I kvällen sättning innebar det att jag var ensam gitarrist,å det ställer ju lite andra krav mot när man e två...men inga som helst problem.

Det jag kommer kika på dock e att maskin ges utrymme att producera för lite diskant. Dels har jag ju kopplat av andra stegets anodmotstånd med en 470pF keram,å på det i sin tur sitter det totalt 270pF mellan anoderna på fasvändarn.
Vad det ger för handen rent praktiskt var att för att få med sig topp i ljudet fick jag bottna diskantvredet,å så skall det givetvis inte fungera så på den punkten blir det merjobb.
Men totalt sett e jag SÅ jävla nöjd med den lille apparaten va! 30w...my ass. Den vart inte ens i närheten av att behöva bottnas,å vi lirar HÖGT i båda banden.

...så börjar även Dylans lik komma tebax till liv å verklighet. Lite tweaks kvar,men den fungerar iaf igen UTAN risk att man får sig en sketen osv.
Å givetvis har det gått åt sådär ytterligare en lite t-sprit. Fanimig inte varit med om dess make.

GAHHHHHHHHHH!!!!

http://www.ebay.de/itm/1966-Klemt-Echolette-Showstar-S-100-Vintage-Tube-Amp-f-Guitar-Bass-Harp-Plexi-/281091160103?pt=UK_MusicalInstr_Amplifiers_RL&hash=item417256b827

VILL HA!!!
KOLLA bara hur tyskt fula de främre undre beslagen e!! Ja menar...ALLVARLIGT!!! GÅR inte att leva utan en S100 eller en "Mustang". E bara å inse...å som norrlänningarna en ggn sa om VW bubblan..
"Älgläpp"
Jafan.
Älgläpp.
100 watt rent tyskt ursinne. Transistorskiten får ju respass,men se det vet jag hur man hanterar för att få fram i mitt tycke en av världens bäst designade förstärkare. Enda sorgen e att de la av mä lysrören i fronten 1966....

Jo.

The boys of Klemt knew their shit...no argument...å FULA e dem där. Som FAAAAN!
(Å..jo. Han med fulast rigg på scen som rockar hårdast vinner. Det E bara så.)

Det blev ingen Mustang....



Precis gjort upp affären,ty det blev en Winston.

Winston?
Va fan e en Winston?

Jo...sitt ner å håll i hatten nu,för nu kommer det bli lite krångligt se...

Alltså.
Echolette som varunamn sett ägdes av Hans Bauer.
Echolette kontrakterade sydtyska Klemt till att dels bygga förstärkare för Echolette,men även designa dem. Äganderätten till designerna var dock Echolettes.
Att Klemts e bra skit tror jag alla fattat vid det här laget. En typisk tysk produkt i så måtto att ngn tänkt färdigt.

Nåja.
Dynacord presenterar sig så för Hans Bauer å ger honom ett bud på varunamnet Echolette,som alltså för formsakens skull i denna presentationen innehåller maskiner mm från fler fabrikat än bara Klemt. Tex högtalare från Isophon..mickar från AKG osv osv osv.
Hans Bauer säljer så varumärket Echolette till Dynacord 1969.

Men.
Nu råkar det förhålla sig så att redan innan uppköpet av Echolette har Klemt utvecklat en 100wattare grundat i samma princip som såväl Showstar som Mustang som heter Echolette GA-200E. Nu e problemet att Echolette GA-200E må vara designad och ritad av Klemt...men tillverkningsrättigheterna ägs alltså av Echolette,å Echolette finns inte mer..
Dynacord äger nu varumärket,å anser det motiverat att sälja de båda märkena Dynacord som Echolette parallellt.

Så...
Summeringen så långt e alltså att Dynacord nu tillverkar en Klemt designad produkt under Echolette´s varunamn.
Hängde ni med?

Meeeeeeen.....
Man har tydligen vid tiden uppmärksammat att rocknroll tagit an en ny riktning. En viss Mr Hendrix har klivit upp på scen å publikmängder som tidigare aldrig varit på tapeten e plötsligt en verklighet.
Å...man inser från Dynacords håll att...idén att sälja Echolettes som någon form av konkurrent till Marshall mfl e dömt att misslyckas om man lanserar det som Echolette i engelsktalande länder,så hastigt å lustigt döps för engelska marknader Echolette GA-100E om till...

Winston GA-200

Japp. Den blev precis ännu krångligare.

Same shit. Saken e den att man missat mål till grad iaf för i likhet med senare Showstar L arbetar en Winston GA-200 med högspänning transistor ingångssteg den med.
Mao bryter en GA-200 inte direkt upp som en Plexi eller JMP på fulla ställ. Vad visst väl Helmuth om denna nya tidens rocknroll liksom.?

Klemt "stämpeln" e dock kvar. Samma layout...chassie i lågvärdigt rostfritt osv osv osv. En förstorad Showstar i en större cab a´la just JMP mfl. Å i vanlig ordning lågvärdigt rostfritt eftersom det till grad e ferritiskt å därmed agerar skärm.

Av alla Klemt designer e väl GA-200 den som finns minst att läsa om online. Det..skall det då bli ordning på nu tänkte jag!
Med denna väl hemma,affären blev klar nu ikväll,så skall jag göra mitt bästa för att dokumentera det hela. En sak vet vi dock redan...
Det e designat av herrarna,dessa extremt kompetenta herrar i sammanhanget,på Klemt. Iom det...kan vi nog kallt räkna med att det e bra skit.
(Aldrig sett ngn IRL själv innan,så detta skall bli intressant)



I specifikt denna sitter det fn KT-77;or. Ena kanalen e kass. Den e aldrig servad/renoverad vad avser lytar mm...så en del jobb står på tapeten.
I preampen sitter det sådana där helt fantastiska 808´or,men se...jag har fått en present av en av rörBojens medlemmar som grunnar på om inte de skall få ersätta de där 808´orna...



Å jajamen...tremolo ombord e där givetvis med.. Vad jag kommit att förstå e det som vanligt med gamla tyska maskiner. Original kan de en sak å de e clean..hårt,högt å iskallt.

Först som sist.
Ja.
Den kommer bli en 100w helröris. Försiktigt modifierad till mer modern standard. Det...å rör. Bara....rör. Transistorerna får respass så det inte ens kommer damma om dem när de ryker ut.

Kul stärkare, kommer säkert att bli hur bra som helst. Meen den ser ju alldeles för snygg ut, du brukar väl vilja ha riktigt fula pjäser eller?

Förvisso.....förvisso.
Fult e fan viktigt,men som med så mycket annat i livet Michael... man kan inte få allt varenda gång

Om inte annat har jag bytt till mig en riktigt ful gammal sur italiensk Mac combo av D-drop. Den e å andra sidan så ful så den väger upp pjäsen på bilden ovan ngt.
Om endast...något..

http://www.ebay.de/itm/ECHOLETTE-MUSTANG-100-ROHREN-AMP-Absolut-Vintage-Top-Zustand-/151073018746?pt=DE_Musikinstr_Signalprozessoren_Effekte&hash=item232ca7537a

Oj oj oj nu ryckte det i tarmen!
Vilket skick!

Men alltså även dessa med transistor ingångssteg,å det får fn fan räcka med en 100 wattare.

Jahaaaaa...... 100 watt Echolette/Winston.?

Mmm. Tråkigt. Verkligen skittråkigt,för idag har jag blivit blåst. Så e ´re.
Har betalat för en maskin en enligt utsago hade en defekt kanal annars ok...



Döm om min förvåning.. Till att börja med satt chassiet inte ens fast i cabben. Det bokstavligt vissla omkring vind för våg. Precis hur som,inte en skruv i sikte nånstans.
Men,å lägg gärna detta på minnet medans ni läser vidare,det jag uppfattade som mkt märkligt var att när jag drog ur chassiet ur cabben trillade det ur ett 3.3lk metallfilmsmotsånd. Ett 2w.



Med chassiet väl ute var det där vad som mötte mig. Chassiet e till att börja med inte alls i rostfritt (å inte burarna till trafona heller) utan i 2.5mm aluminium.
Att skrotet tagit i backen hårt kan ju vem som helst lista ut med röven å en julkalender. För min del dock inte världens ände då aluminium e ett material jag arbetar med närmast på daglig bas,så det där vart vettigt riktat snart nog.



Som sagt,trafona e omgivna av en form av burar. I sin tur e alla rör skärmade,å det sitter i sin tur små lock ovanför PCB´erna som e till transistortjafset i början av resp kanal.



Några av lytarna,de första två som sitter i serie,visade sig vara bytta. Ersatta med ett par TAD 100uF/500V. Overkill,meeeeeen...Mr Handyman e det som varit i farten. Igen.



Snyggt jobb,inte sant.? De där rakbladsvassa kanterna har man lämnat efter sig när man använt konborr för att göra hålen för lytarna man ersatt större. Prydligt jobb!!



För att inte tala om hur direkt professionellt man löst jordningen av de två lytarna. Man har alltså vikt ner sista lytens kontaktbleck mot chassiet. Bra där.



Pryggt å snydligt e alla platser för rören märkta med vad som går vart. Har kollat så långt å de mkt mkt dyra ECC-808´orna e iaf hela.



Å detsamma gäller för kåporna som sitter över transistorerna. Hålen där...e eg till för att kunna justera ett par 3M trimpottar per kanal. Ngt som av ngn anledning var ersatt med ett par 750k motstånd. Nåja. Samma skit annan dag för det skall ersättas med rör iaf...so fuck it.



Allas vår allerstädes närvarande Mr Handyman hade funnit det för gott att installera en 100uF/350V lyt till biaskretsen. Det hade säkert fungerat som tänkt om han hade lödat fast det negativa benet i kortet med.
Jag bara AVGUDAR Mr Handyman!! Vilken hjälte!



Transistor PCB så. Inte mukke å orda om antar jag. Sett över allt vad lödpunkter heter samt mätt trissorna..de e med,så de e inte där det felar iaf.



Rörsocklar ja. Mmm...å den där gråa burken nere till hö i bild e bilnkfyren till tremolot. I vanlig god tysk ordning från tiden läcker givetvis varenda jävla kondning som ett såll.

I vanlig ordning kom t-spriten å en pensel fram. Tvättade som en första avhyvling ungefär...

Vid inkoppling så...



Så visade det sig,kom nu ihåg den där 3.3k resistorn....att den var ett skärmgallermotstånd. SGM har såvitt jag vet inte för vana att komma rullande av sig själva,de e fel.
Kortet på bilden ovan sågs över...bytte gridresistorer,bytte katodresistorerna (som var 10 Ohmare-nu 1 Ohm),å riktade alla ben pryggt å snydligt osv...
Å slog igång speleverket.

Givetvis hade Mr Handyman installerat SGM´ena på redan avkapade å lödda ben..å se ...maskin brumma NÅTT så in i helvete!!
Inte bara det,det av mig precis återinstallerade SGM´et gick så varmt att det lossnade igen

Efter MYCKET huvudkliande så stog det klart...
Säljaren har skickat med en maskin med totalskottad OT. Så e läget,å att ngt annat skall vara aktuellt än att säljaren varit på det klara med att ngt kardinalt är fel e bara att glömma av. Som sagt,SGM kommer normalt inte rullande av sig själva mol alena när man tar ut ett chassie.

Mao står bortsett från ett mail till säljaren utan minsta tvekan en annan OT på programmet. Inget att välja på,tyvärr.
Slutrören e sedan tidigare bytta mot KT-77´or fö.

Så.
Om ngn har en vettig 100w OT liggande övers...please voice up.
Har iofs en,men...e en mkt mkt exklusiv handlindad enhet jag eg vikt för annat...

Så nope.
Jag e inte helt nöjd,nej det e ja inte. En gammal sed e att man håller justa rör mellan oss som håller på. En sed värd att vårda i min mening å det jag upplevt här e ju fan rena bilhandlarfasonerna.

Kan man ge kritik som jag gör ovan,kan man fanimig även stå för när ngt rättats till..å så har skett.
Säljaren vidhåller att maskin var felfri när han skickade den,å i all respekt sagt tror jag vad jag vill om det,men oavsett har jag fått tillbaka en summa pengar av det jag betalade för den och iom anser jag saken utagerad.
Ingen skugga över vandeln i sig mao medans jag däremot har mina egna åsikter om det inträffade.

Hur som helst.
Väl ute idag tog jag mig för att "slakta" en överbliven 100w utgångstrafo till en Marshall.

Originalet muttrades ur.



Å originalet e en STÖDDIG jävla bit järn asså!!

Anledningen till att jag muttrade av bellplate plåtarna var att jag trots att jag nu var tvungen att byta OT ville att det fortsatt kunde få lov att se ut som ngn varit igång som haft NÅN jävla respekt för maskinens ursprung. E ju ändå trevligt om kåpor mm fortsatt passar...



Ersättningstrafon är helt klart inte lika varken tung eller omfattande rent fysiskt som originalet. Det skall sägas att en Winston original anges till 110w sinus å 200w musik effekt.
Det hela fungerade som tänkt å....

Mja. Asså. Hade ett av mina samtal med mäster å när jag klargjorde det att det ena efterinstallerade SGM´et hade smält ner i sina lödpunkter var Alex mkt klar med att högst sannolikt hade det ena eller båda rören på den felande sidans skärmgaller kollapsat.
Tyvärr...hade han rätt.
Så...e vad de e. Denna smällen innebär att det vad det lider får handlas ett par KT77 till. Inte mer med det,och det oförstånd som ligger i botten till skadan e nog även det vad det e.
Att detta inte skulle vara effekt av elektrisk misshandel ser jag personligen som helt och fullkomligt uteslutet. Är inget att snacka om i min bok. Samtliga telltales finns där,ner till sot av överslag i chassiet.

Tryckte dit en kvartett begagnade EL-34´or tills vidare,å med maskin väl igång var mycket riktigt i princip allt brum borta. Bias justerades till ca 30mA per flaska och då hamnade B+ på stadiga 495VDC.
Märk nu väl att maskin alltså försetts med skärmgallermotstånd av ngn anledning till trots att PT´n har tapp å utgång som gör att vi ser ca 375VDC vid gallerna.

Chassiet i sin tur..
E ju bra om det sitter fast..och original har man gängat rakt i aluminiumet. Sitter in alles 6 skruv. Icke ett enda hål hade intakt gänga så fram kom blindnitmutter tången. I med 6st friska M5 insatser å så vart den sagan all.

Jag riktade därefter fokus mot preampen-arna. Maskin gick nu att spela på men gav ingen vidare effekt det till trots. Bruset som indikerar stygga påställ var där,men inte volymen..
Den ledsna kanalen fick jag snart nog liv i. Visade sig bottna i kallödningar....men ingen av de två kanalerna e speciellt imponerande i varken ton eller ljudtryck kan jag säga.
Givetvis finns förstärkningen nånstans där att hämta,men...jag anser nog lektionen som avslutad ärligt sagt. Transistor bjäfset har jag inget fortsatt intresse i vad avser denna maskinens fortsatta öden och äventyr.

En lite rolig parantes i sammanhanget e då att volympottarna e push/pull. Med potten utdragen så adderas ca 20VDC i drivspänning till högspänningstransistorn i respektive krets. Inte fan spela det eg speciellt högre,men mer brus kom det då helt klart

En av slutrörssocklarna e ju bytt som effekt av brand. Har nu iofs hittat en "direct replacement" variant som jag sparat från en annan äldre Dynacord,men det råkar åxå förhålla sig så att jag har en kvartett "korrekta" octaler visade det sig..
Så de får gå i imorgon.

På det har jag kontrollmätt lite varstans. Det mesta i kondensatorväg vad avser signal e kokt. Det läcker hej friskt...så imorgon blir det en tripp till Elfa igen.
Det hör till saken att de två första seriekopplande lytarna e bytta. De efterföljande 2*47uF e inte (2st),så det blir det ett par nya imorgon med. På så vis e där ordning på skiten sen...

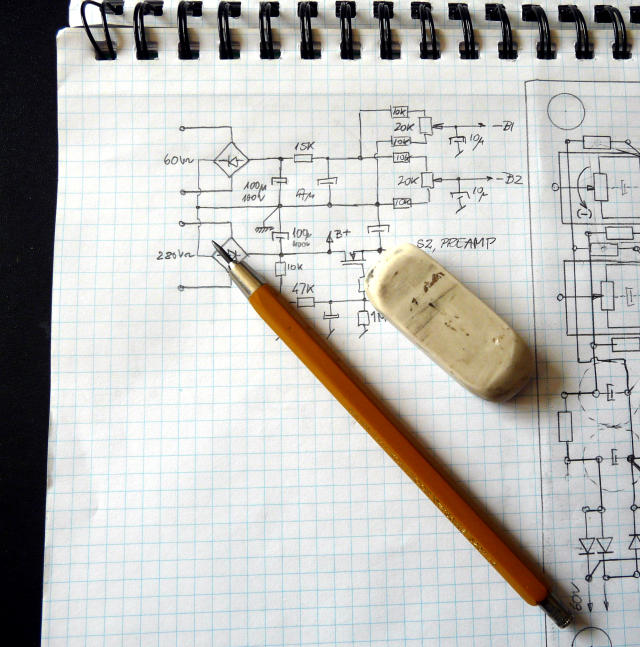

Har sen kikat vidare på "likriktningskortet",och oavsett om det nu rent ut sagt e en helvetes massa kabel ditlödat på det så...det behöver loss för att göras rent.
Så e läget bara..

Sen tror jag att jag gör som så att jag använder transistorkorten för att montera ett par novaler på. Gör som jag gjort i div tidigare Klemt å borrar bara ett hål i resp kort för resp noval...åsså använder jag de befintliga ledningsbanorna på kortet så gott jag kan.
Balanspottar för glöd e fö redan installerat. För såväl preamp som slutrör.

Så till den riktiga "bomben" i detta.
Köpte ju ett lass 5881´or av allas vår mkt tillmötesgående Sven. I den vevan gav Sven mig ett gäng av de där ryska 6n osv...som ju skall vara som ECC-83´or fast med högre transkonduktans.
Kommer göra så att jag gör om pinouten på rörsocklarna (novalerna e ju PTP i denna) och installerar dessa genomgående på samtliga platser utom till tremolot.

Just fan!
Iom att jag fick fart i den felande kanalen så fick jag även åtgärdat lite andra punkter som innebär att tremolot nu fö fungerar alldeles utmärkt.

Skall bli intressant att arbeta vidare med denna maskinen. Den HAR verkligen levt ett hårt liv stackarn... ,å det får vara stopp med det nu.

Tanken min e alltså två kanaler...som blir 3 stegare. Antingen det eller en 2 å en 4...får se.

Mkt produktiv dag.
Massor gjort med den gamle Winston maskinen,å det hela har flutit på bra mkt bättre än jag hade räknat med.



Till att börja med rumsterades det om styggt i det lilla kortet till slutsteget. Inte bara det,utan det hela började med att jag installerade de andra slutrörssocklarna.
Därpå så byggde jag om det lilla kortet till att använda lite fler kondensatorer,å då dels av orsaken att pensionera det gamla tyska skrotet men även för att...givetvis...installera en PPIMV.
Ngt annat känns ärligt sagt helt bortkastat numer. PPIMV som jag hänger dit dem,med potten avkopplad i båda ändar,e ngt av det bättre som lösning jag upplevt ärligt sagt.
Faktiskt funderat lite på om man inte kunde göra det hela lite "dubbel master" som idé genom att helt enkelt installera en trimpott mellan anslutningen mot jord på själva potten å chassiejord i sig.
Sen bara helt passivt reglera med en fotswitch som man antingen bypassar trimpotten eller inte... Å iom att det e en trimpott så blir ju det hela justerbart..å iom att det handlar om AC signal alena så..ingen spänning i fotswitchen.



Hur som. Som sagt,en redig laddning kondensatorer senare så hade vi 22nF in mot PPIMV potten åsså 4'100nF ut. I min erfarenhet så kan det bli lite odefinierat i botten frekvenserna om man gör som "man skall",dvs 10ggr så stora kondensatorer ut som in. Lite av ett gyllene mellanläge för min smak har därför blivit 5ggr ut mot in.
Allt i resistorer på det lilla kortet ersattes med moderna grejer.
Ena 1M Ohm gallerläckan för PI´n visade sig vara av...i lödningen mot just kortet..
Nu e det som jag ser det iaf all systems go. Komponenterna från kortet ut mot socklarna i sin tur gavs lite extra med ben kvar för att på så sätt förhoppningsvis tåla svikt å rörelse bättre.
Lär framtiden utvisa antar jag..



Vet att jag e både petig å löjlig,men det känns helt enkelt bättre när där sitter 4st dels tidstypiska socklar å vad vidare e framför allt av samma sort.
Pinnarna i socklarna har jag haft ute varenda en å spänt dem...



Komponenterna kring PI´n ersattes till att börja med,men sen vart det ju även dags att flytta om i pinouten för att få det hela att funka med di där ryska EV rören.
Japp Sven... ,så e re...
Skall bli mkt mkt intressant att leka med dessa rören,å naturligtvis då mest i egenskap av ny erfarenhet. Aldrig lattjat med dem tidigare,men säger ett antal av forumets medlemmar att det e bra skit så finns iaf all anledning att prova. Helt klart.



Vid närmare kontroll av presence setupen visade det sig i grund å botten handla om RC filter i vanlig Klemt ordning. Bara det att i detta fallet då med fasta lägen för olika frekvenser,samt då en pott för hur mkt ingrepp man önskar.



Därefter riktades uppmärksamheten mot den sockel som tidigare utgjort gemensam flaska för de båda kanalerna där de möts,även om det alltså e UT från den flaskan.
Visade sig att där satt ett par högpass filter ivägen...å det rationaliserades bort. Som synes kommer jag till en början iaf använda gemensam katodresistor för de båda trioderna. Återstår att se hur det funkar!
Å igen vad avser komponenter samt div mtrl...nytt nytt nytt nytt...



Tremoloflaskan sen. Fanns ju fan inte en kondensator som inte läckte som ett såll..å illa var det i detta fallet då det innebar att den felande 470nF kondningen alltså lite hipp som haver släppte på rejält med mos på potten som styr ingrepp av tremolot...
Mmm..
Nåja. Med undantag av anodresistorerna..återigen,nytt nytt nytt nytt..

Tvinnade bla om kablaget till glöden då jag tyckte det var väl slarvigt gjort. Vidare visade sig ett av de 9 blecken i sockeln vara "halv av",så det ersattes..



Så var vi vid preampen då . Å sådär ser det ena kortet ut för ena kanalen. De två korten är i effekt identiska..så det e inte där det brister...
Väck med alla komponenter åsså satt jag å stirra på kortet en bra stund innan det började klarna för mig vart å hur jag skulle borra för att göra det enkelt att bygga om kortet till att acceptera en novalsockel istället...



Å jafan!! Såhär bra blev det! Trimpott ut från andra steg...tom glättning ombord..droppresistor..hela serven. Tanken e nu att borra hål i locken så att röret sticker ut som nån annan skorsten,å finessen med det blir att komponenterna kring sockeln alltså blir skärmade. Skadar definitivt inte!

Så det blir alltså en 3+3 stegare. Två kanaler,å det innebär i sin tur att man i den skepnad jag tänkt mig nu kan styra maskin via A-B/Y box på golvet om man vill.

Imorgon skall jag göra om det andra kortet med,å därefter bygga om tonstackarna till James. Kommer göra som jag brukar göra där och helt resolut installera komponenterna på pottarna. Brukar bli såväl smidigast som mest kompakt så.

Sen återstår en massa småpyssel givetvis. I sin tur skall masterpott samt PPIMV pott på plats...osv osv osv.
Men totalt sett känns detta verkligen allt annat än hopplöst just nu.
Min tanke e att då göra en "snäll" kanal (den med tremolot) åsså en som ryter som satan rent ut sagt. Trimpottar blir det som sagt lite varstans i nuläget eftersom jag inte har en aning om vad att förvänta av de där flaskorna i preampen.
Nu blir det alltså in alles 4st sådana åsså en 82´a. Den sista då till tremolot...

Sen vetti faen om jag inte skall prova att labba med det med en fotswitch..

Som det heter på försvenskad danska,-så har jag knocklat vidare med den gamle-.

Fått pysslat med tonstack till den mer hysteriska kanalen. En James som sagt. Bytte pottar till samma typ fast med lite högre värden..å lokaliserade dito för det kommande arbetet på den andra kanalen.

Fick sen på det trista sättet reda på att de två stående dubbelkannorna som väl e ngt av det enda som INTE e bytt ännu har kastat in handduken.
E liksom inte mukke kvar som kan ledsna i den här nu!
På det fick jag koppla signalkabel,använder för en form av coax med väl spunnen fläta kring mittledaren,för master..preampkort...PPIMV osv osv osv.

Men imorgon blir det en sväng till Elfa igen. Därefter vore det väl själve fan om jag inte skulle få den här att ljuda vettigt.

Har ett litet annorlunda problem åxå...å det e att stoppskruvarna till ngr av rattarna har satt sig som FAN! Funderar på om det finns ngt vettigt vis att få ut dem bortsett från att borra.?
Rent estetiskt e det ju så att alla originalrattarna iofs e kvar med de dekorativa aluminiumbrickorna "framtill" på rattarna har i stort sett "left the building".
Funderar på om man inte rent av skulle svarva till en omgång nya? Poängen e ju den att det som sagt kan vara lite kul om maskinen ser orörd ut på utsidan.

Sen..komponenterna till tonstacken jag e klar med sitter nu på pottarna. Innebär att där ligger signalen utan skydd/skärm. Grunnar på om jag inte skall vika en plåt å dra fast framför.?
Återstår att se hur mkt det väsnas antar jag,men som alltid...alla bäckar små. Har ju blivit ganska bortskämd med att maskinerna jag knåpar ihop blir vettigt tysta i tomgång,å jag gillar det. Skarpt.

Ok,Houston we have liftoff!
Som synes fick jag då bland annat bytt de där två stående dubbellytarna. Med det gjort var det där med överslag ett minne blott.
Bytte dioder på HT´n som effekt av att ngr av de rent av såg misstänkta ut tom..maskin har helt klart varit igenom både det ena å det andra,å hur man än vänder å vrider på det är en omgång 4007´or ändå småpengar totalt sett.

Igång med eländet å till en början lät den helt fruktansvärt illa. Visade sig att jag hade glömt koppla av PI´ns ingående galler.. .
Jaja. Lapsus,å så kan det bli när arbetsbelastningen e hög antar jag.

Åtgärdade det å sen vart där full fart.
Ngr snabba tweaks gjordes direkt. Tonen var dels för hård å dels för diskantrik. Märk nä väl att det så långt alltså bara är ena kanalen,normalkanalen,som jag har fart i. Andra triodens anodmotstånd fick en 330pF kondensator över sig...jag la en 120pF mellan noderna på PI´n...å sen vart det lite trevligare fart i den får jag säga.

Presence kontrollen..uträttar fan inte ett skit. Får se över det. Man märker tydligt på tomgångsbruset att man lattjar runt med 5 vägs brytarn,men skillnaden i funktion i det att man vrider på potten...näfan.
Bytte iaf samtliga kondensatorer som sitter upp mot brytarn..

Tyckte den var lite fladdrig i basen så jag installerade en ngt mindre kondensator på utgående för 2a steg. Gjorde gott. (Från 10nF till 4,7nF)

Provade om jag fick ngn direkt skillnad i sound med en annan OT...men näe...tycker jag nog inte var ngn himlasvindlande skillnad direkt.

Den brummar aldrig så svagt i tomgång,men totalt sett är maskinen verkligen föredömligt tyst,precis som det brukar vara när man applicerar "the golden rule".
Det hör då till saken att jag resonerat lite med mig själv kring vad den stackars maskinen varit med om,och eftersom jag nu mer eller mindre tamigfan bytt allt inom synhåll vad avser komponenter så kommer jag göra så att jag byter de två lytarna i första smällen med.
På så vis får jag en helt "ren" utgångspunkt,och vet då vad som e vad och hur länge det suttit där SAMT vad det varit med om.

Lirar den för 100 watt? Ptja...gör den nog. Högljudd så det räcker. De där ryska 6n2p....jafan. Funkar allt väl dem med. Inte mer med det,men jag får initialt (med reservation) säga att jag tycker skillnaden e mindre mellan ryssarna å en 83´a än mellan en 808´a å en 83´a.

Funderar lite på det med slutrören. En sak e säker och det är att EL-34´or blir det inte. Finns ingen anledning då det det sista känts som att det varit EL-34´or högt å lågt å nånstans får man fan förnya sig mellan varven. Som det heter,minnet e bra men kort.

Jag fick vidare borrat hål i det lilla locket som skall sitta över PCB´n för de första stegen. Hål så att kåpan för första röret där kan titta ut som en annan skorsten.. Fick förlänga den pinne som locket sitter på ngt... Poängen e att det alltså huserar iaf kring 300V under locket å locket e ändå i metall. Var vi där med elsäkerhet igen...
Med den extra höjden på den lilla pinnen så fixeras inte längre locket kring PCB´ns kanter..så det får åtgärdas. Funderar åxå på om jag inte skulle löda loss plus benet på lyte å förse det med krympslang-en aldrig så liten bit. Kan vara att det blir lite "hängslen å livrem",men tamigfan hellre det än motsatsen iaf!

Imorgon blir det så den andra preampen. Den skall inte få bli lika vild å vacker som normalkanalen...utan mer så att tremolot tex blir användbart.
Lite "Fender/Orange" igen vad avser spridningen på kanalerna.

Har sen även engagerat mig lite i att få loss ngr av rattarna. Ngr av dem har kommit loss (de till normalkanalen samt presence pottarna har jag ju fått fixat redan igår),medans ngr av dem sitter fan som berget.
Då rattarna e i plast provade jag lite försiktigt med vanlig tunnflytande olja å värme...men nä....icke sa nicke. Som sista utväg blir det att borra helt enkelt.
Som hotroder i själen gillar jag ju det där med när saker ser gammalt å lite halvvisset ut...å går utav helvete!
Å se...samma med denna Winston (å eh hel rad andra maskiner jag pillat i med för den delen). Med ett projekt som detta handlar det faktiskt väldigt mkt om att begripa för egen del när det är dags att lägga ner verktygen.
Än så länge e vi LÅNGT ifrån den punkten med denna Winston,men det fan tar sig!

Nu är det som sagt en 3+3 stegare. De 3 stegen räcker mer än väl för att skapa "mayhem" omfattning på disten. Just DEN biten e nog minsta problemet.
Det med karaktär e ngt annat,å där har jag nu tagit ngr första trevande steg med 6n2p flaskorna. Återstår att se vad de kan när man kliver på dem med lödpennan på riktigt.

.....å som alltid... To be continued..

ljudklipp är ett måste när du är klar

vad har du för anodspänning i den...
prova o blanda el34 o 5881

God tanke broder.

Har faktiskt funderat på om jag skulle smiska i andra flaskor.. 5881? Varför inte? Ut ur biaskretsen får jag iaf närmare 90VDC..kostar inget att prova.

B+ ligger preciiiiiiiiiiiiis precis på andra sidan 500.
Skärmarna i sin tur får typ 375.

vid 495V är nog 5881 väl klena.
EL-34 vore nog bra, kt-77 tillför väl egentligen inget mer än el-34. 6CA7 kanske vore ett förslag ?
Eller varför inte 4 st 6L6GC ? ( 6L6GC är väl det mest ekonomiska alternativet med gott om leverantörer om man nu inte vill fortsätta med EL-34 )

tja du har ju 5881/6L6 dem har 550 volt o 450 volt på skärmgallret.. som max enligt data...

provade i pelles V/M 498 volt inga problem... o då var det lika mycket på Skärmgallret...

Och så det där med att de flesta nyproducerade 5881 rör är ryska 6P3S-EV, alltså sovjetisk milspecad motsvarighet till 6L6....som är snålt specad för upp till 10.000 timmars livslängd. Under plågsamma förhållanden i gitarrförstärkare kan man förvänta sig åtminståne 1.000 timmar. Tung-Sol reissue, javisst, nytryck av logo om ens det.
Inte fan trodde jag i mina unga år att jag år 2013 kommer att försvara sovjetisk teknologi....

menar du att även shuguang 5881 ( visserligen involverad i sovjet o rörsamarbete under kalla kriget) bygger på dessa ryssar idag...

Det är nog lite tveksamt, Sovjetisk-Kinesiska kärleken tog slut iom kulturrevolutionen i Kina på 60-talet. Men har de fått licens från Sovjet innan dess så...
Skulle förvåna mig om kineserna inte utbildade ett gäng unga ingenjörer i rörteknologi.

ÄNTLIGEN!!!!

Sven fö.
Va e din erfarenhet av di där ryssfemmorna?
Det lilla jag lekt med maskin ida,typ en timma eller så med en PAF försedd LP,så tycker jag de å ena sidan inte e så övertonsrika...å andra sidan har de en i mitt tycke mkt tuddlig metallisk egenhet som jag gillar i det att distortionen ökas.

Om jag jmfr med 83´or....typ same same.
Om jag jmfr mot 808....inte i samma liga.

Men som sagt,e ÅSIKTER....å jag e nyfiken på din syn/smak i sammanhanget.

Kommer jag använda å leka med 6n2p igen?
Ja.

Å menat till er medlemmar som kanske backar för att "rören e udda ryska prylar",tänk om. De e billiga,de fungerar..å gör det de skall enl alla konstens regler. Iom det förbilligar de vårt dels ägande av rörisar å dels vårt utforskande av vad vi kan göra med dem.
6n2p...räcker länge,å att betala 200:- för en flaska när man kan göra samma sak för ngr tior... Det e väl ändå en no-brainer?

prova o låta dem brännas in ordentligt....

gärna 10 tim..

sen kan man fundera på Transconduktansen var den har för inverkan på övertonspectrat
då den är högre i dessa rör...

Jaja.
Har ingen brådska nånstans. Först nu skall jag ner med skallen i en gammal Edsel innan det bär av till elektronikbänken min senare idag.
Så får vi se vad det ger.

Men,tar till mig att jag inte skall dra för mycket förutfattade meningar å göra FÖR ingående tweaks på en stund. Recieved and understood..

Sen.
Rent estetiskt.
Min tanke e ju att låta maskin tex få behålla originalrattarna. Däremot så har tolexet på själva cabben släppt högt å lågt i form av luftbubblor,å det ger ärligt sagt ett ganska billigt intryck. Vidare e det fullt med små skador såväl som gammalt färgstänk osv. Lurar på om man skulle göra något åt det? Brinner ju som sagt inte,men iaf...

Jodå. Den trivs alldeles utmärkt med 5881`orna från Sven.

Men jag blir så full i skratt va... Att jag aldrig skall lära mig att sluta förutsätta saker å ting!
Satt å leta ljudbild såväl som det med det aldrig så lilla och irriterande brummet. Nu e det ju som så att denna maskinen alltså har ett kretskort för maskinens spänningsmatning. Där finner vi dioder,anslutningar för PT´ns alla tåtar osv...å se i ena hörnet leds så jorden ner i chassiet via en av skruvarna som håller just PT´n.

Inte fan hade jag misstänkt det! Visade ju noll Ohm mellan chassiet å kortet,inte mer med det. Satte mig å lödade om det där matarkortet,å i det att jag kom till säkringshållarn som sitter för maskinens jord...så kommer jag åt den muttern som drar ner kortet å i det även som sagt utgör ledare mellan kortet å chassiet.
Mutterfan e givetvis lös.

Jaha.
Drar åt den...brummet försvinner å maskin förändrar karaktär. Fullständigt,å till det mycket mycket bättre. Alltså...jag säger det igen va..att jag ALDRIG skall lära mig att inte förutsätta saker. Att inte ta saker för givna.

Sen hör det till storyn att man dragit skyddsjorden i den punkten på PCB´n med. Inte riktigt rätt kan vi säga,men tiden för att fortsätta för dagen var slut så jag får se över det imorgon.
Det sitter nämligen åxå en halvt obskyr kontakt baktill på maskin som e till för att kunna skicka nätspänning vidare. Ser ingen som helst anledning att behålla den säkerhetsrisken rent ut sagt,så den kontakten får stryka på foten imorgon.
Sen blir det ett separat lödöra till skyddsjorden å det innebär även ett borrat 3mm hål i chassiet det..å nyloc mutter. Därpå dra ihop PT´n rejält.

Jaja. Där kom all definition som ett brev på posten iaf. Övertoner i massor osv osv,men kanske framför allt den strängseparation jag e van vid numer även vid tyngre påställ av distortion.
Lovar gott detta!!

Tremolokanalens trilskande rattar så.
Medelst genuint hederligt svenskt våld drog jag ut axlar å hela helvete ur pottarna. Såg ingen anledning att skoja med det där mer. Axlarna i sin tur fick jag loss från rattarna,men problemet e att sättskruvarna fortfarande sitter bergfast. Fastrostat helt enkelt,å det då I plasten!
Värme kan givetvis lösa problemet,men då jag inte har ngn större lust att riskera att fördärva de gamla rattarna så får det bli pelarborren....å sanningen att säga vore nog det idealiska att använda en flerbladig pinnfräs.
Får se hur jag skall hantera detta,men ut skall de gamla sättskruven iaf-på ena eller andra viset.

Med 5881´orna på plats vart det inte SÅ mycket skillnad i ljudbild tycker jag,men fan vet om jag nu efter att ha lekt med maskinen en stund verkligen anser att den lirar för 100 watt.?
Får ta å kika på hur mkt sving som går ut mot slutrören tror jag. E nog det enda att göra. Förstå mig rätt,för visst e den högljudd men...det saknas ändå ngt i ren volym räknat i min mening.
Ta åxå med det med PPIMV potten i beräkningen.

tja det är grade 1.. o det betyder nog att dem behöver mer sving från PI att ge fullt med pulver... tror grade på TAD betyder = transconduktansen kontra svingen från ett fast bestämt läge...

Mm...
E av lite andra funderingar jag. Misstänker att det är så att jag inte får ut den formen av signal jag hoppas på ur steget innan. "Mixersteget".
Det steget e ju lite märkligt kopplat,och är original försett med 220k anodresistorer å det säkerligen av en anledning då tyskarna i min erfarenhet mycket sällan gör någonting utan anledning.
Kollat runt lite och det jag fått fram är att som steget ifråga är kopplat ger det en ganska stor portion intern feedback,vilket alltså håller ner svinget och därmed signalen in mot PI´n.

Som effekt kommer jag därför senare idag att separera den där trioden helt. Finns ingen anledning att ha det som det sitter då jag inte har behov av att rent ekonomiskt spara korvören osv.

Så det blir lite omrumstering bland komponenterna på den sockeln idag.
Skall bli intressant att se utfallet av det för mycket riktigt anser jag inte heller att rattandet av mastern kan få PI´n att dista som jag s van vid numer.

Steget ifråga är alltså kopplat på så vis att det till att börja med använder gemensam katodresistor med dito avkoppling om 4.7uF.
Sen har resp nod en 100k resistor som anodresistor. Istället för avkopplingskondning så sitter en 330k ut från ena trioden å en 1M från den andra,å det är så signalerna mixas ihop. Från de två motståndens gemensamma punkt sedan leds det in i en,skall vi kalla det 100k gridresistor varefter det nu sitter en 22nF vars ena ben då leder bort mot masterpotten. Den kopplingen måste rent rimligen äta ganska stora mängder gain.?
Att göra om det till mer vanliga värden och för all del även då att separera anoderna såväl som katoderna e ju enkelt nog iofs,men det jag grunnar på lite e vad tyskarna haft i tankarna här.?

Original sitter det alltså 220k anodresistorer. Sen sitter det 220k ut i sin tur...men över de 220k ut sitter det i SIN tur ett passfilter bestående av en 100k resistor i serie med 1000pF poly för respektive kanal.

Har ju nu inte provat en original Winston i helt friskt skick,men det är med tidigare erfarenheter av tyska maskiner skäligt att anta att ljudbilden ur den inte riktigt stämmer emot det vi e vana vid från tiden av Marshall/Laney/Fender osv. Som tidigare sagts så e tyska maskiner ofta stenhårda å ganska kalla i ljudet.

Vidare är fasvändaren uppsatt utan ngn kondensator mellan noderna. Normalt brukar det ju iaf i bla ambition att stabilisera steget sitta 47pF för att ta hand om värsta fladdermusandet,å om inte annat för att stoppa ev vilja till oscillation.
I sin tur e fasvändaren uppsatt med 6.8k+6.8k i svansen. Mao drivs den lite hårdare än vi normalt ser LTP´s göras.
Det där sista e annars åxå lite typiskt Klemt å ni som labbat lite med det där med värden på svansresistorer vet ju i likhet med mig vad det har för inverkan på ljudet.
Den första av de två resistorerna är fö redan bytt till 15k,och den andra kommer bytas inom det absolut närmaste.

Ta fram din grafikprocessor* från grundskolan, rita upp schemat och lägg upp här så blir det lättare att fatta vad är vad.
Orkar faktiskt inte omvandla ordfloden till bild, får ihop det bara till en: http://www.youtube.com/watch?v=Hccf-8BYaDg
|
|
|
|
|
|
|
|
|
|
|
|
|
*en sådan här, man behöver inte kunna mer än att rita raka streck, rektanglar och en och annan cirkel.
Och så fota med sms-maskinen och ladda up till servern. Det sistnämnda kan du bevisligen redan

parallellkoppla sista röret före PI ger gött mos

Det där är väl snarare en grafitprocessor?
Jag har inte uppbringat mod ännu att dyka ner i mina rörisar, men njuter ändå av att läsa era trådar, gammal analogare som jag är till yrket, innan jag blev boss. Keep'm coming!

http://www.102983.org/gallery/albums/userpics/10003/Scan.jpg

Mkt mkt trött efter en dag som varat en evighet känns det som. Iom det blir det jag scannat som allra hastigast ihopkastat,men jag hoppas det framgår vad som avses iaf.

Fick separerat såväl noderna helt som katoderna på den där flaskan,och mkt riktigt gav det ett helt annat riv i maskinen.
Men framför allt fick jag sett över det med den där märkliga extra nätkontakten baktill,den e nu ett minne blott,samt dragit om anslutningarna vad avser nätspänning samt skyddsjord.

Det som syns som totalt 100k mot backen precis ut från diodbryggans översta anslutning är i verkligheten 2*47k. Det e nu ersatt med 2*220k

Fick sen lattjat med den lite å det kommer sig. Det e än så länge inte lysande men dock ok. Var en bra stund inne på att använda den vid rep idag,men kom på mig själv efter en stund där den fått andas i fritt rum att jag upplevde den som för hård i tonen.
Kommer därför sätta om svansen på fasvändaren bla.

Sen..den skall bara ha sig en omgång nya lytar i 1a smällen. Nu har det närmast börjat reta mig att det e dem som e kvar..
Imorgon lär det bli att jag ger mig i kast med den andra kanalen. Å i samband med det lär jag väl åxå se över div spänningar för de stackars flaskorna längre fram i kretsen.
