Protoplattform för en lat jävel..
Märker att jag spenderar allt mer tid framför LTSpice för att jag är lite för lat för att laborera med riktiga komponenter. Inget ont med det i sig men märker att det börjar hopa sig med idéer som borde testas IRL.
Det är trångt i vår lägenhet som jag delar med sambo och katt, så jag måste plocka fram allt varje gång jag vill testa något och sedan städa undan efter mig. Ingenting kan bli framme och vänta på inspiration. Leder lätt till att man inte göra något alls. Så nu tänkte jag göra det lite lättare för mig.

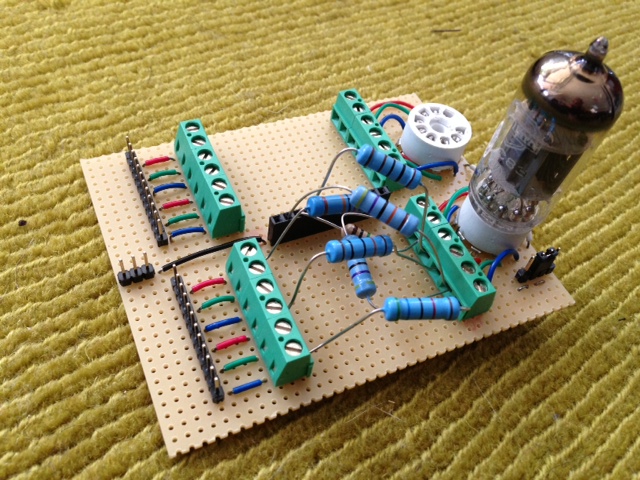

Optimalt skulle det gå lika snabbt att testa en krets på en protoplattform som i LTSpice. Hur jag skall få till det har jag lite idéer om som jag återkommer till när jag funderat och testat lite. Tänker mig moduler i stil med
dettaFörslag, idéer och delande av erfarenheter välkomnas varmt!

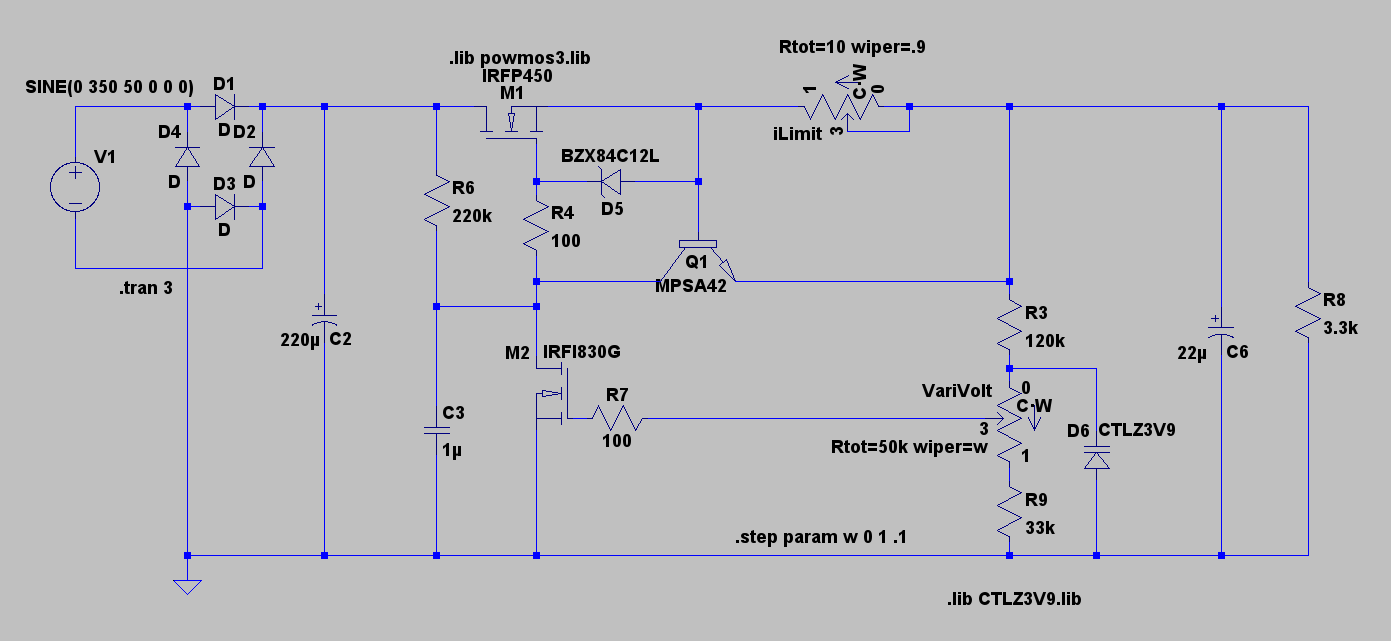

Tänkte iaf börja med att knåpa ihop en laboratorieströmkälla. Så här tänkte jag mig:

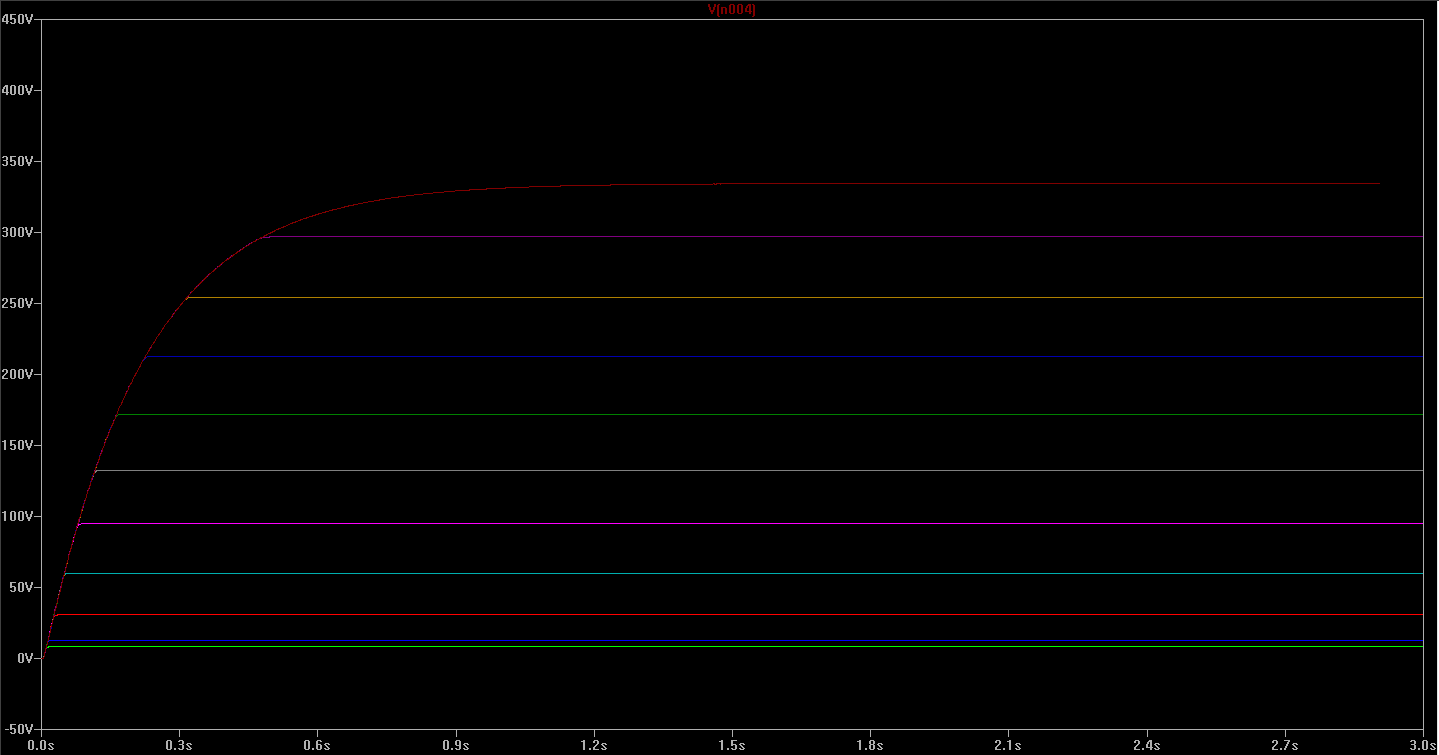

Skulle ge 8-330VDC med den 250VAC transformator jag har liggande för nästa projekt. Tänkte göra kretsen säker för 500V iaf för framtida bruk och om den fungerar som jag hoppas kanske jag gör en ännu biffigare för stora slutsteg, men före det måste jag lära mig det här med att kyla ner mosfets.
Trimmern iLimit och transistorn Q1 begränsar strömmen kretsen kan leverera, medan poten VariVolt i samspel med M1 och M2 styr utspänningen.
Synpunkter?
